精工锂电保护IC单节相关资料说明

特点

(1) 内置高电压检测电路
　• 过充电检测电压　3.9 V ～ 4.4 V(对应5 mV级进)　　±25 mV(25°C)、±30 mV(-5°C ～ +55°C)
　• 过充电滞后电压　0.0 V ～ 0.4 V　±25 mV
　• 过放电检测电压　2.0 V ～ 3.0 V　±50 mV
　• 过放电滞后电压　0.0 V ～ 0.7 V　±50 mV
　• 过电流1检测电压　0.05 V ～ 0.3 V　±15 mV
　• 过电流2检测电压　0.5 V(固定)　±100 mV
(2)　连接充电器的端子采用高耐压器件　(VM端子、CO端子：额定值=28 V)
(3)　各种延迟时间只需由内置电路来实现
(4)　内置三段过电流检测电路(过电流1、过电流2、负载短路)
(5)　可以选择向0 V电池充电功能的<可能>／<禁止>
(6)　充电器检测功能、异常充电电流检测功能
(7)　低消耗电流
　• 工作状态时 典型值3.5 μA　值7.0 μA
　• 休眠状态时 值0.1 μA
(8)　宽工作温度范围　-40°C ~ +85°C
(9)　小型封装　SOT-23-6
(10)　无铅产品

用途

•锂离子可充电池电池组
•锂聚合物可充电池电池组

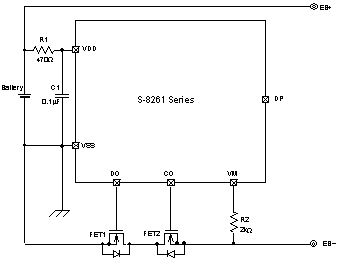

标准电路
